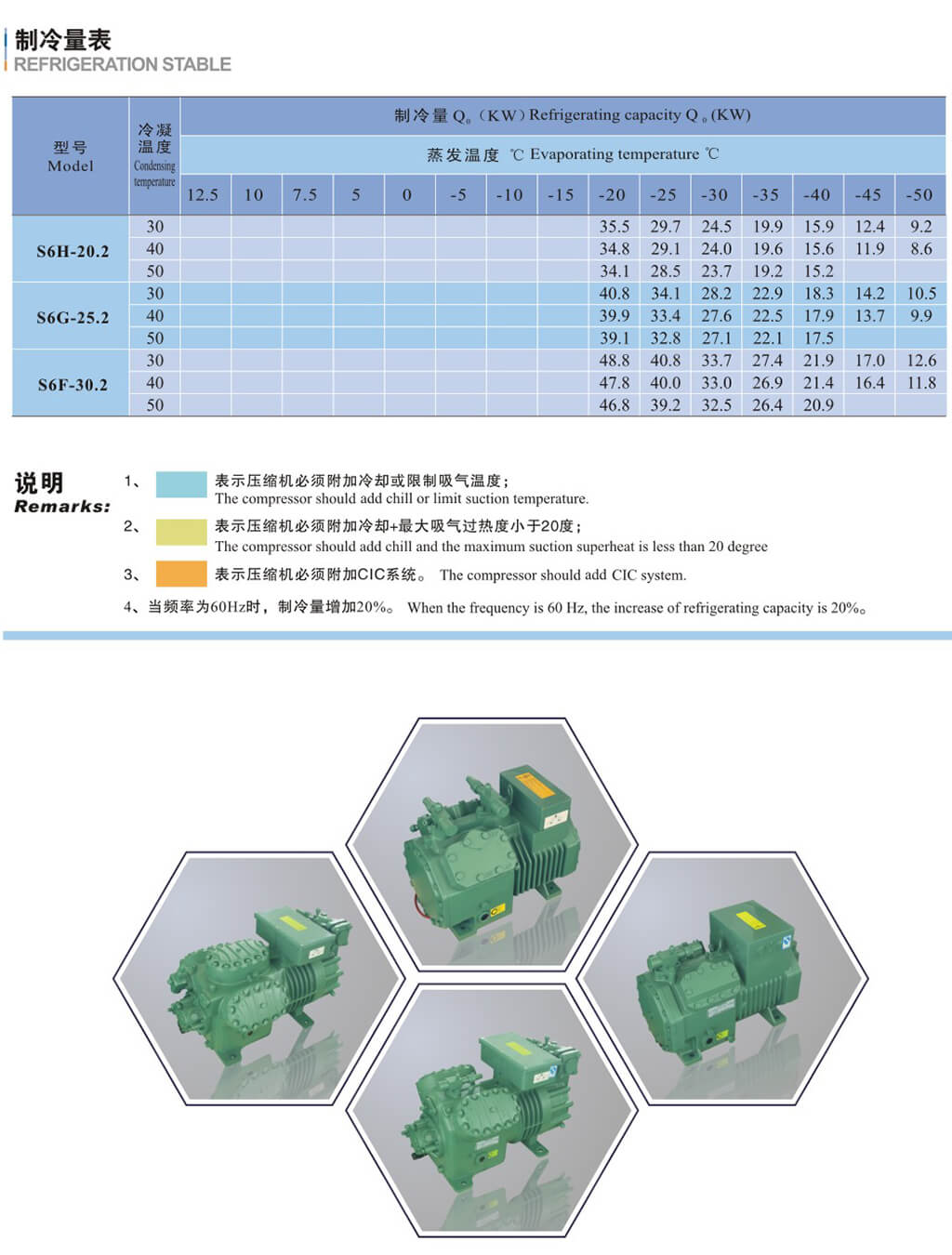

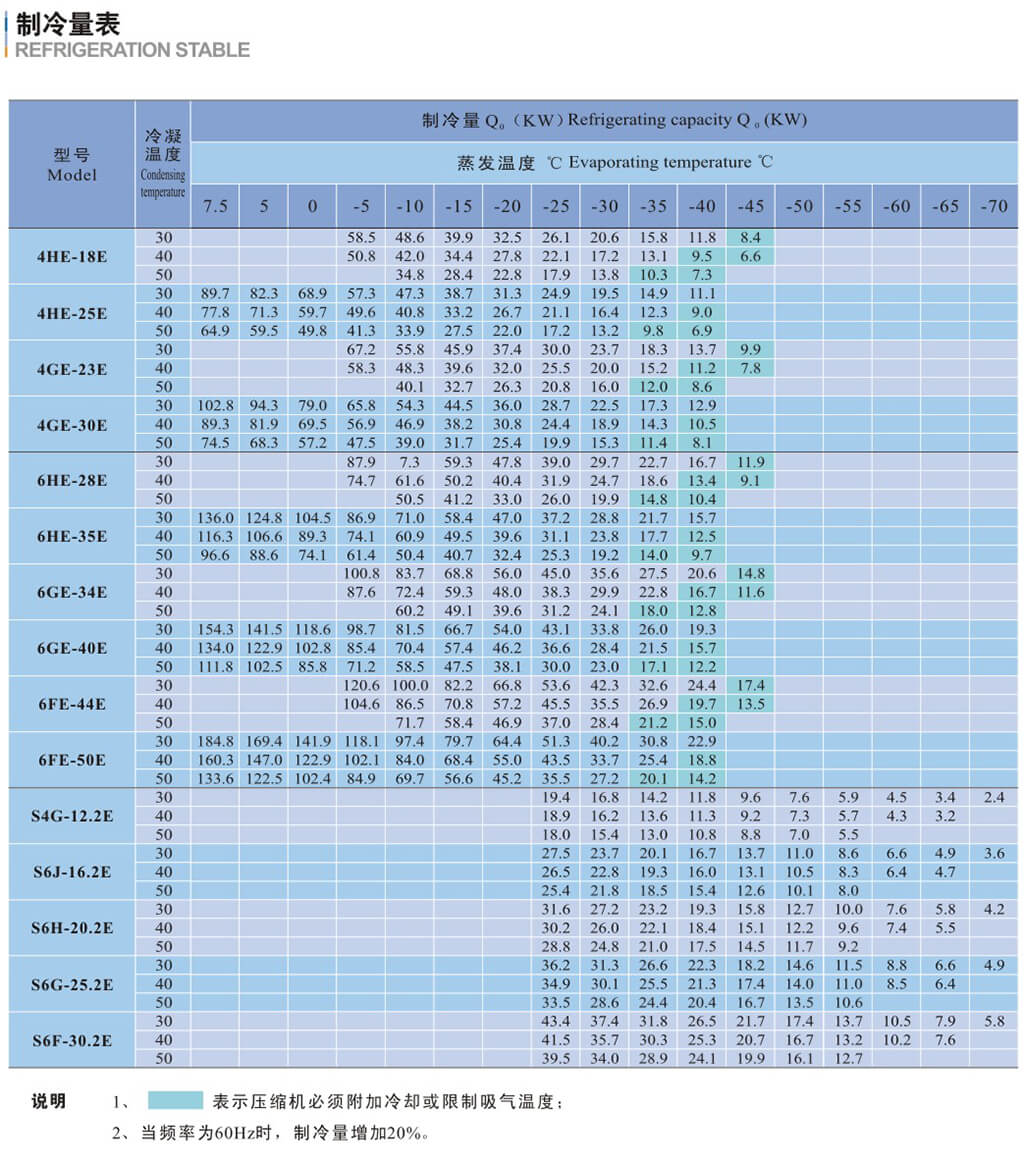

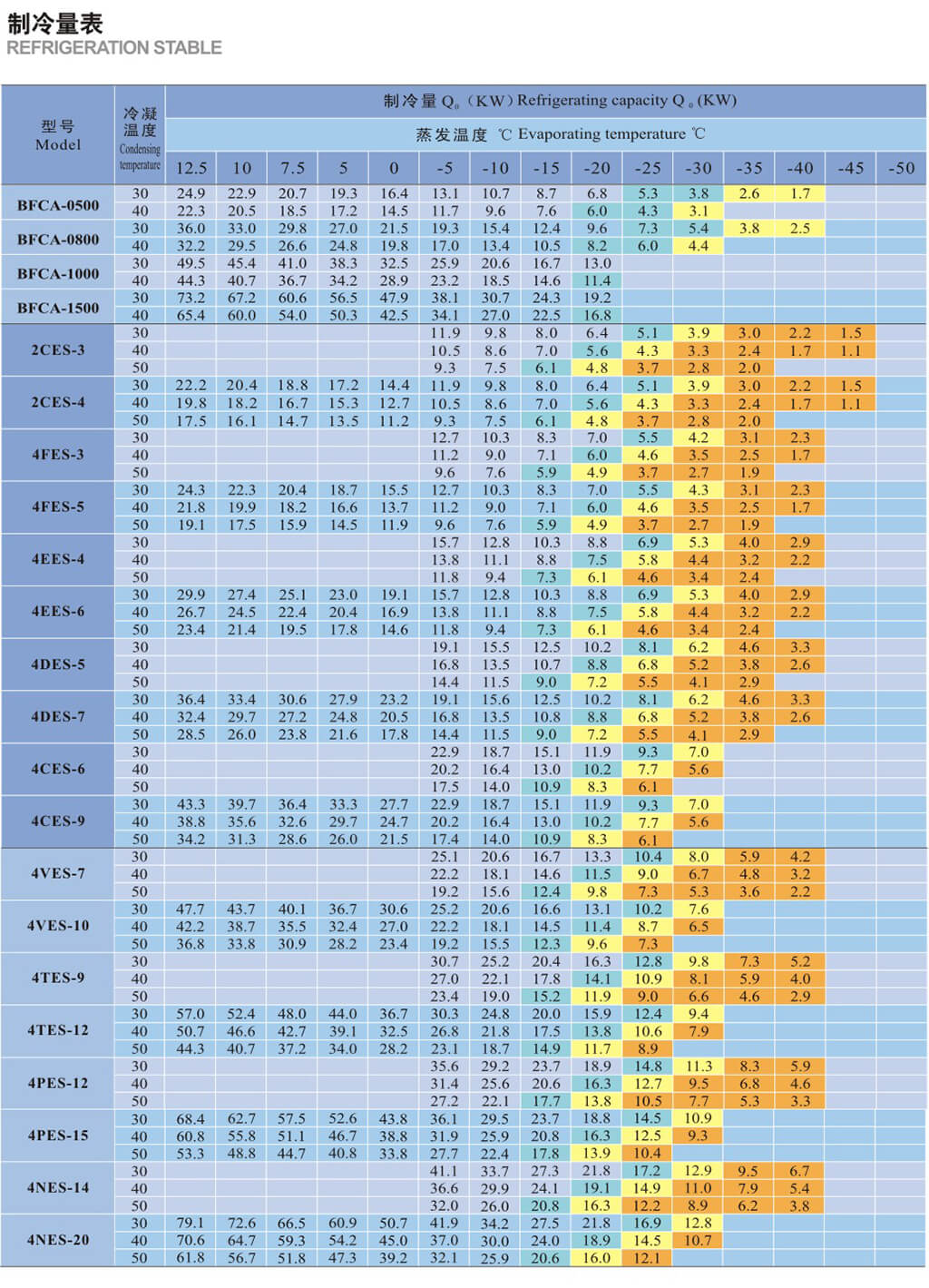

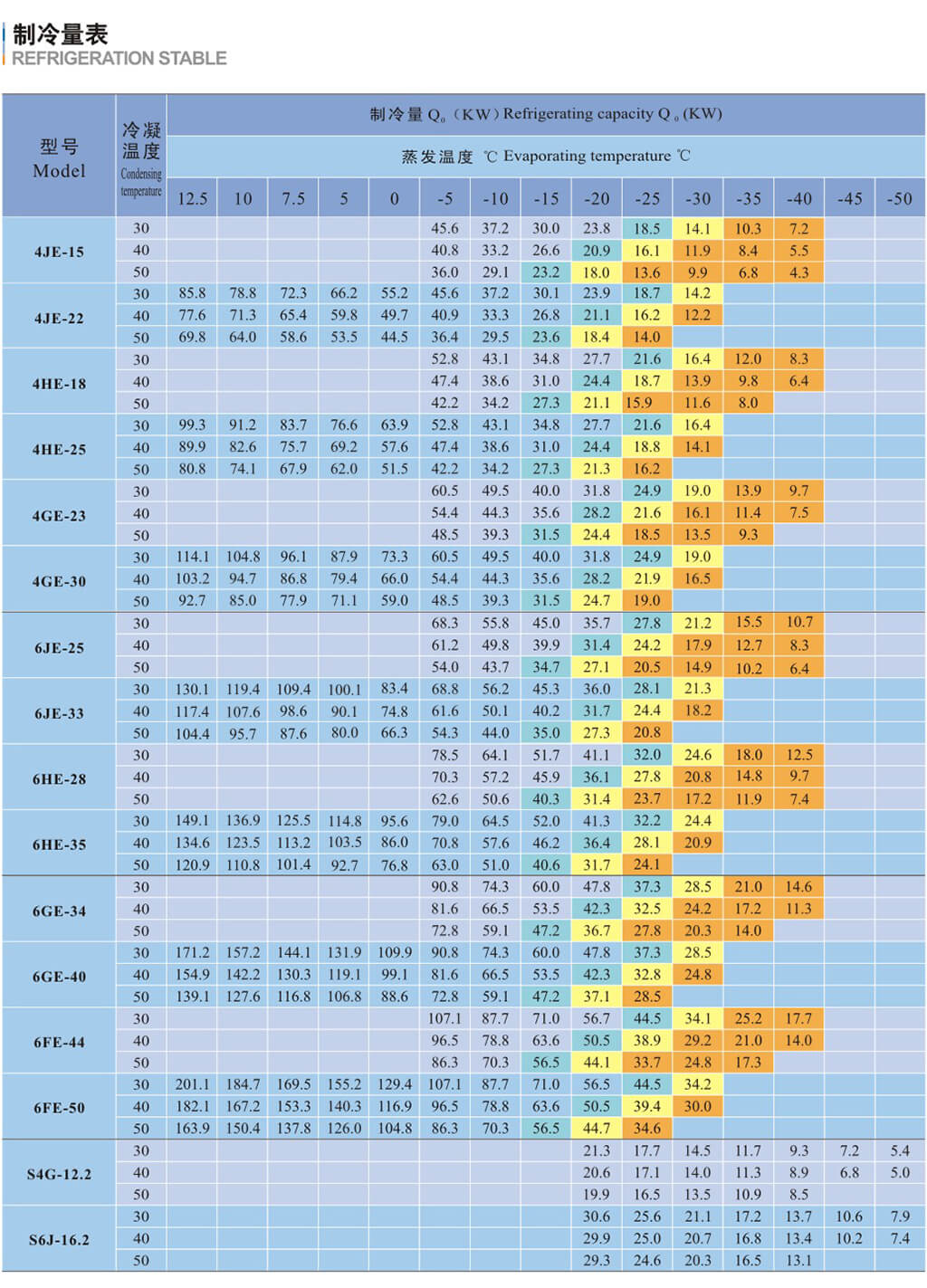

R22
基于吸气温度20C，液体没有过冷，电机转速=1450转/分( 50Hz )

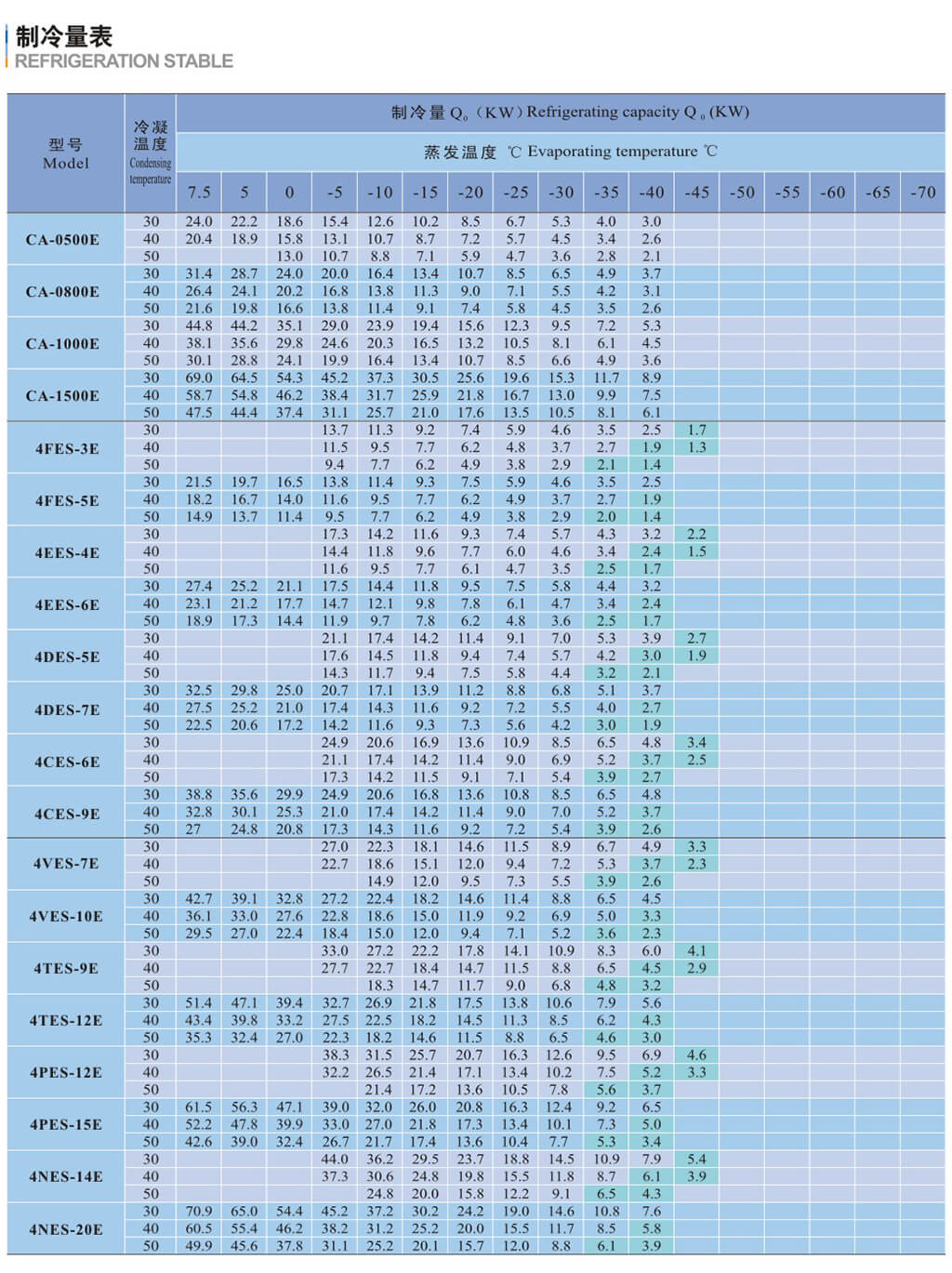

R404A、R507A
基于吸气温度20C，液体没有过冷，电机转速=1450转/分( 50Hz )

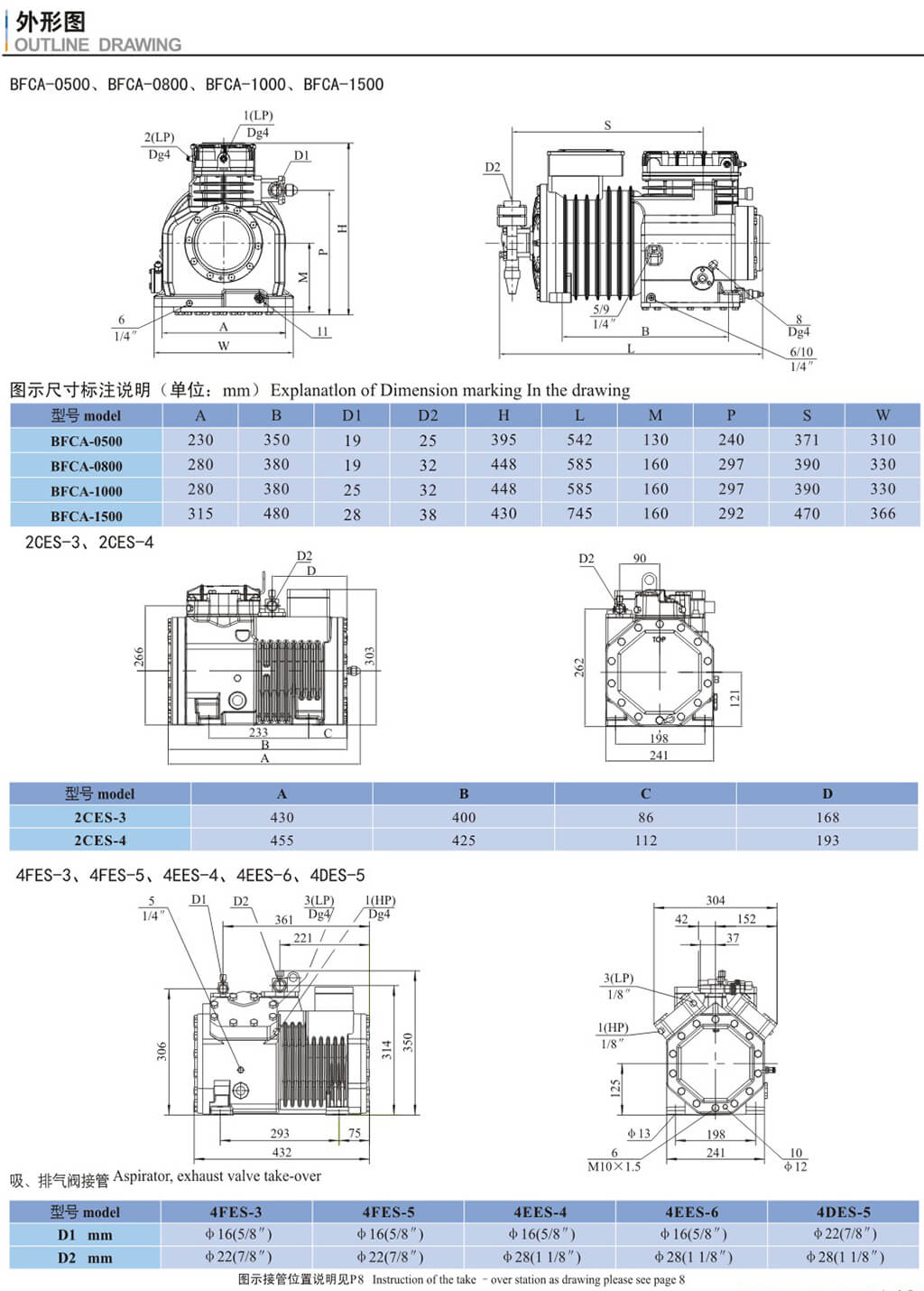

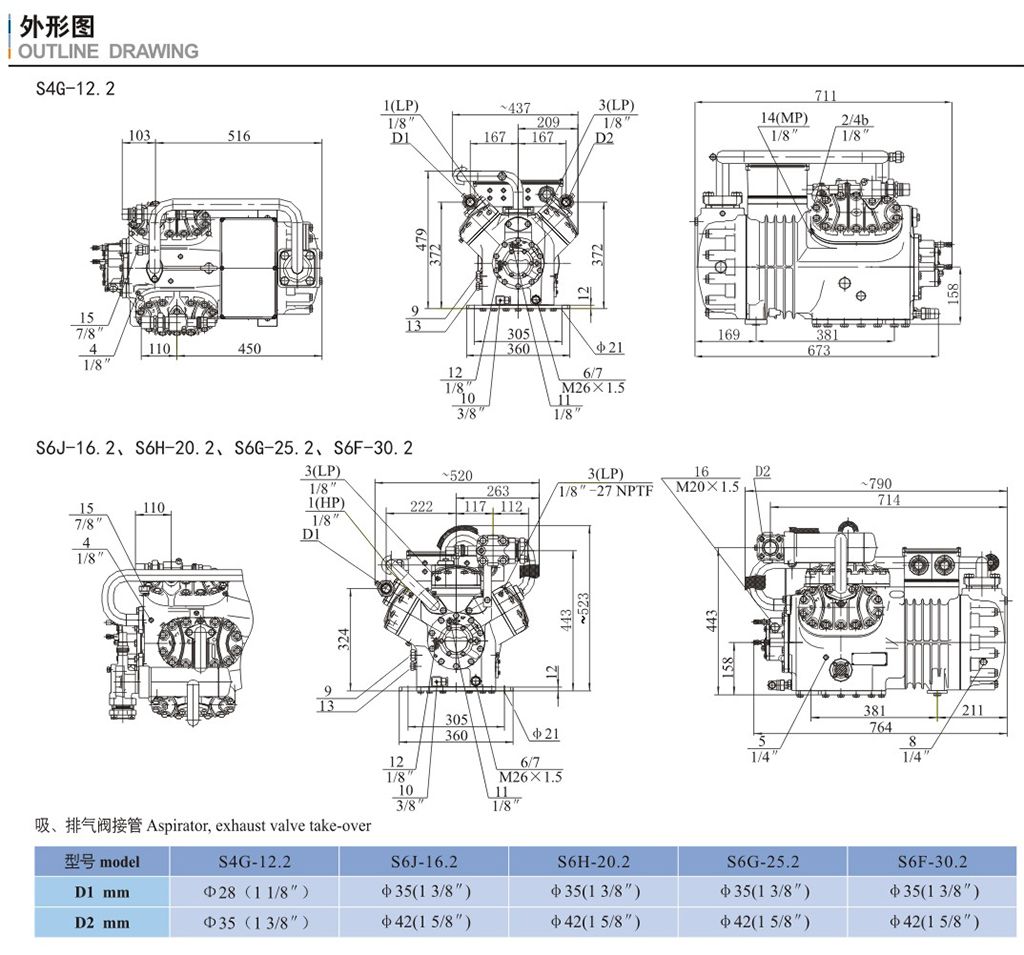

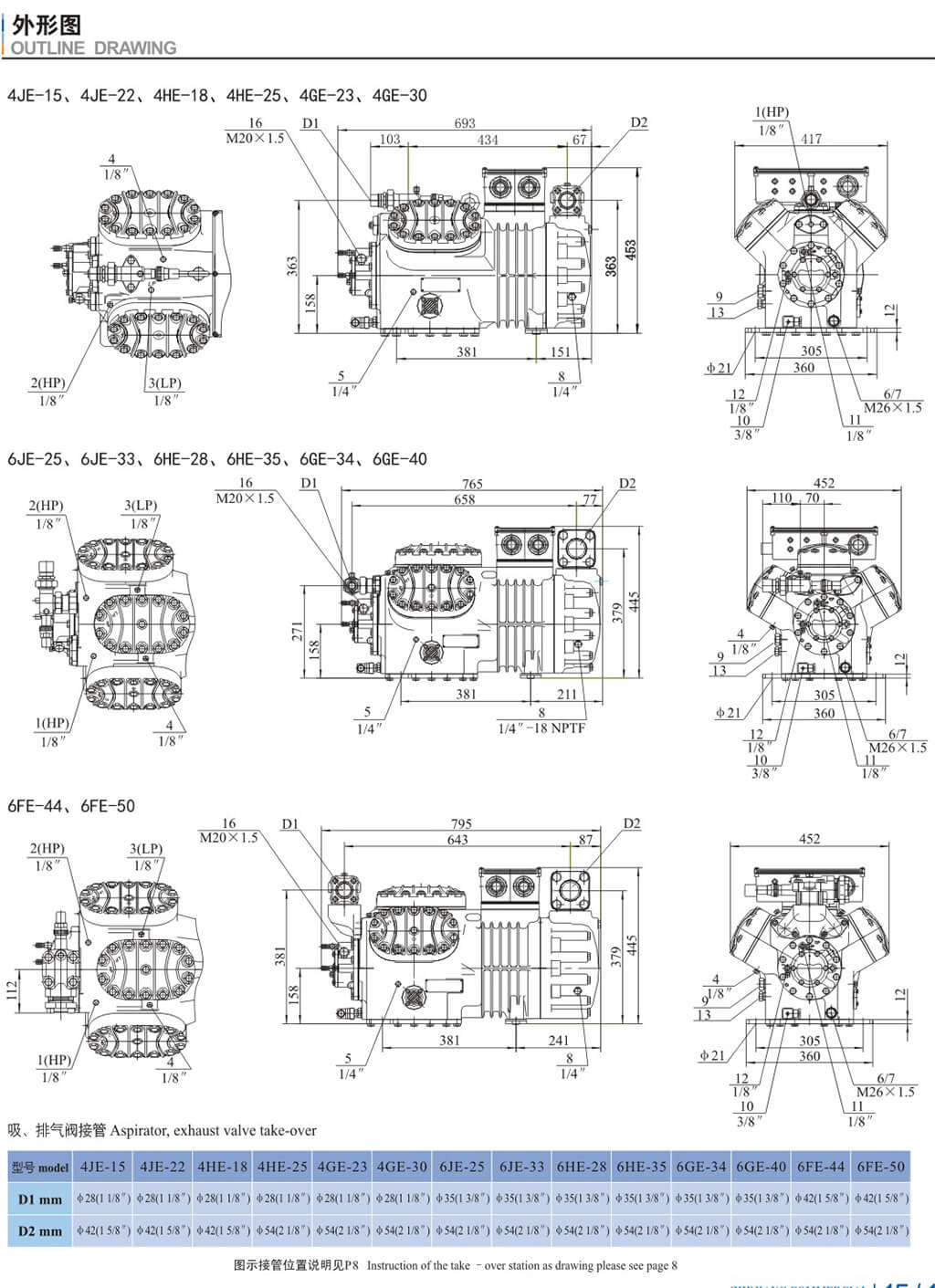

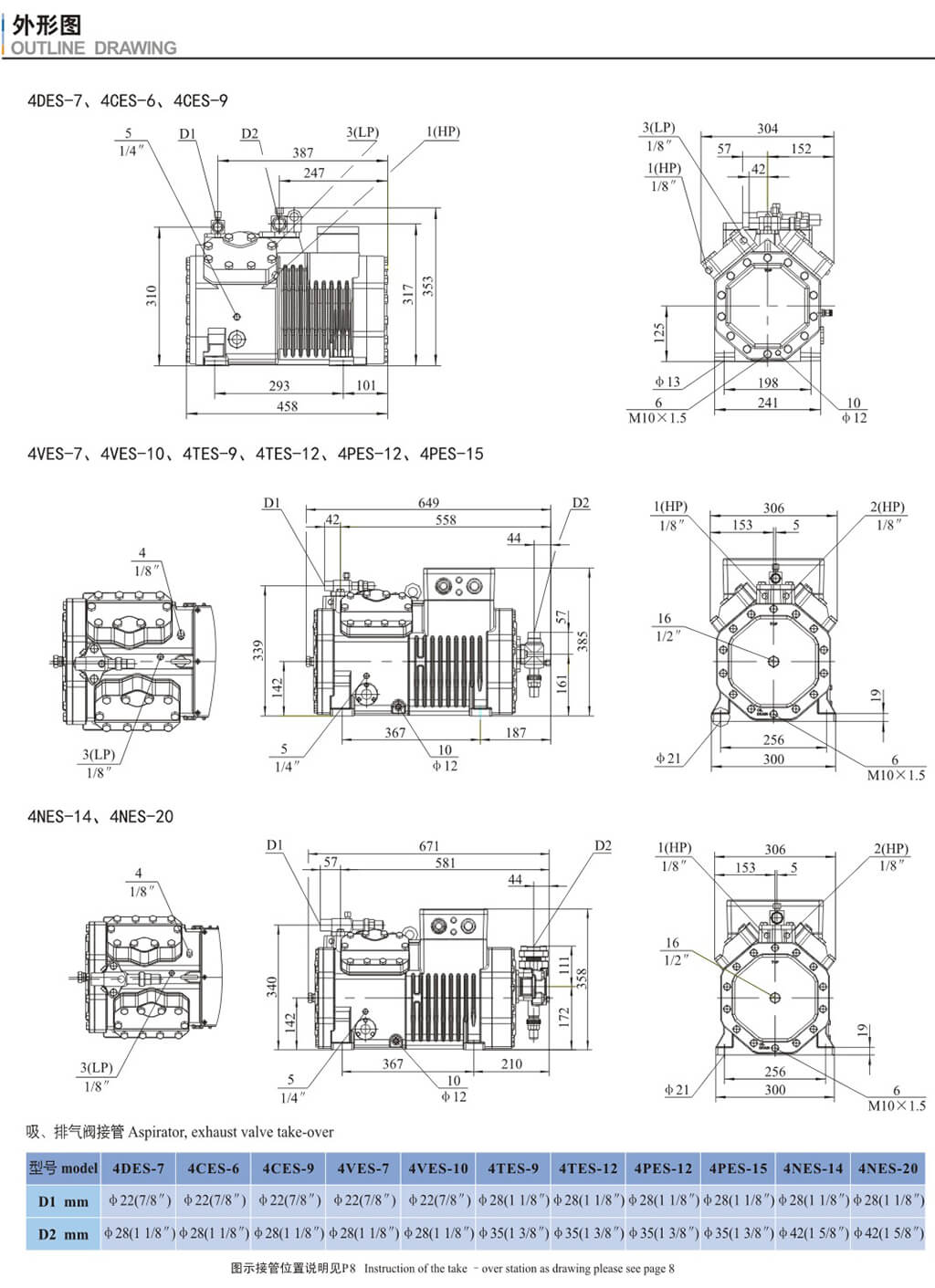

图示接管位置说明 Explanation of pipes location in the drawing
1.高压接口(HP)
2.排气温度探头接口(HP)
3.低压接口(LP)
4. CIC系统:喷嘴接口(不带液体过冷器运行)
5.加油堵
6.放油口
7.油过滤器带磁螺栓) | 8.回油口(接油分离器)
9.气平衡接口(并联运行)
10.曲轴箱加热器
11. 油压高压接口+
12.油压低压接口-
13.油平衡接口(并联运行)
14.中间压力接口(MP) | 15.喷液口(不带液体过冷器。热力即胀阀运行)
16.油压差开关"Dlta-P"连接
17.液体过冷器制冷剂入口
18、液体过冷器制冷剂出口
19.热力膨胀资外平衡管接口(带液体过冷器运行)
DI.排气阀接口
D2、吸气阅接口 |
