不锈钢冷风机
D系列不锈钢冷风机
不锈钢冷风机是配套氟制冷机组使用在各种不同冷库的库内空气冷却器，风机采用新型纹流盘管热交换器，降低了食品的干耗及蒸发器的结霜速率，风机噪音低，风机外壳采用304不锈钢板，耐腐蚀，特别适用于餐饮厨房的食品保鲜、冷藏及速冻等.
|
冷风机按适用温度范围可分为DL、DD、DJ三种系列，分别适用于不同温度的冷库，DL型冷风机主要适用于0℃左右的保鲜冷库；DD型冷风机主要适用于-18℃左右的冻结物冷藏库；DJ型冷风机主要适用于-25℃以下的速冻库。
二，不锈钢冷风机具有如下特点：
1，外壳采用优质304不锈钢板，超强的防腐蚀性能、外形美观；
2，风机盘管采用交错排列方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好；
3，使用优质不锈钢电加热管均匀分布于盘管中，除霜效果好；
4，采用双水盘结构，有效防止水盘结冰；
5，对有特殊需要的客户，可根据客户使用要求采用长距离送风风筒或防爆电机。
三，不锈钢冷风机型号规格（提供OEM定制）
型号 | 制冷量kw DT=7K t0=-7℃ | 面积m2 | 管容dm3 | 风量m3/h | 射程m | 风机总功率W | 化霜功率KW | ||
R22 | R404A | 盘管 | 水盘 | ||||||
DL2.2/311A | 2.2 | 2.3 | 7 | 1.4 | 1500 | 9 | 90 | 1.0 | 0.5 |
DL3.5/311A | 3.5 | 3.7 | 11 | 2.4 | 1500 | 9 | 90 | 1.5 | 0.5 |
DL4.7/312A | 4.7 | 4.9 | 14 | 3.1 | 3000 | 9 | 180 | 1.8 | 0.9 |
DL6/312A | 6 | 6.3 | 26 | 4.4 | 3000 | 9 | 180 | 2.7 | 0.9 |
DL9/352A | 9 | 9.5 | 35 | 6.1 | 4500 | 10 | 280 | 2.7 | 0.9 |
DL12.5/402A | 12.5 | 13.1 | 43 | 7.9 | 7000 | 13 | 360 | 3.6 | 1.2 |
DL14.5/402A | 14.5 | 15.2 | 52 | 9.4 | 7000 | 13 | 360 | 4.8 | 1.2 |
DL17/402A | 17 | 17.9 | 61 | 11 | 7000 | 13 | 360 | 6.0 | 1.2 |
DL25/502A | 25 | 26.3 | 87 | 15.6 | 12000 | 17 | 900 | 7.5 | 1.5 |
DL29/453A | 29 | 30.5 | 104 | 19.1 | 13500 | 17 | 750 | 8.0 | 2.0 |
DL36.5/503A | 36.5 | 38.3 | 122 | 22.4 | 18000 | 19 | 1350 | 8.0 | 2.0 |
DL42/503A | 42 | 44.1 | 156 | 25.6 | 18000 | 19 | 1350 | 10.0 | 2.0 |
DL49/503A | 49 | 51.5 | 182 | 32 | 18000 | 19 | 1350 | 12.0 | 2.0 |
DL59/504A | 59 | 62.0 | 208 | 38.7 | 24000 | 19 | 1800 | 13.0 | 2.6 |
DL70/554A | 70 | 73.5 | 260 | 45.1 | 30000 | 25 | 2400 | 15.6 | 2.6 |
DL84/554A | 84 | 88.2 | 306 | 58 | 30000 | 25 | 2400 | 18.6 | 2.6 |
DL103/604A | 103 | 108.2 | 371 | 70.9 | 42000 | 25 | 3120 | 20.8 | 2.6 |
DL112/634A | 112 | 117.6 | 390 | 77.3 | 46000 | 25 | 3200 | 23.4 | 5.2 |
DL122/634A | 122 | 128.1 | 463 | 83.7 | 46000 | 28 | 3200 | 26 | 5.2 |

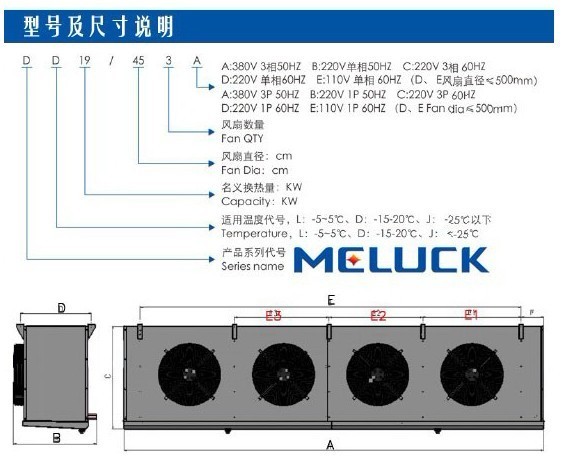

型号 | 外形及安装尺寸 mm | 接管管径mm | 排水管 | |||||||||
A | B | C | D | E | E1 | E2 | E3 | F | 进液 | 回气 | ||
DL2.2/311A | 642 | 445 | 465 | 364 | 440 | - | - | - | 105 | φ12 | φ16 | 1″ |
DL3.5/311A | 642 | 445 | 465 | 364 | 440 | - | - | - | 105 | φ12 | φ19 | 1″ |
DL4.7/312A | 1092 | 445 | 465 | 364 | 860 | - | - | - | 120 | φ12 | φ22 | 1″ |
DL6/312A | 1108 | 455 | 465 | 384 | 860 | - | - | - | 120 | φ12 | φ22 | 1″ |
DL9/352A | 1408 | 455 | 465 | 384 | 1160 | - | - | - | 135 | φ16 | φ22 | 1″ |
DL12.5/402A | 1488 | 555 | 565 | 474 | 1240 | - | - | - | 135 | φ16 | φ22 | 1″ |
DL14.5/402A | 1488 | 555 | 665 | 474 | 1240 | - | - | - | 135 | φ16 | φ28 | 1″ |
DL17/402A | 1488 | 555 | 565 | 474 | 1240 | - | - | - | 135 | φ16 | φ28 | 1″ |
DL25/502A | 1758 | 595 | 665 | 474 | 1480 | - | - | - | 135 | φ22 | φ35 | 1″ |
DL29/453A | 2121 | 595 | 665 | 474 | 1801 | 627 | 587 | 587 | 160 | φ22 | φ35 | 1″ |
DL36.5/503A | 2400 | 595 | 665 | 474 | 2080 | 720 | 680 | 680 | 160 | φ22 | φ42 | 1″ |
DL42/503A | 2704 | 595 | 665 | 474 | 2374 | 818 | 778 | 778 | 160 | φ22 | φ54 | 1″ |
DL49/503A | 2704 | 655 | 665 | 534 | 2374 | 818 | 778 | 778 | 160 | φ22 | φ54 | 1″ |
DL59/504A | 3938 | 785 | 675 | 654 | 3600 | 930 | 885 | 895 | 170 | φ22 | φ54 | 1″ |
DL70/554A | 3938 | 785 | 775 | 654 | 3600 | 930 | 885 | 895 | 170 | φ22 | φ54 | 1″ |
DL84/554A | 3938 | 785 | 975 | 654 | 3600 | 930 | 885 | 895 | 170 | φ28 | φ54 | 1″ |
DL103/604A | 3938 | 785 | 975 | 654 | 3600 | 930 | 885 | 895 | 170 | φ35 | φ60 | 1″ |
DL112/634A | 3938 | 785 | 1075 | 654 | 3600 | 930 | 885 | 895 | 170 | φ35 | φ60 | 1″ |
DL122/634A | 3938 | 785 | 1175 | 654 | 3600 | 930 | 885 | 895 | 170 | φ35 | φ60 | 1″ |

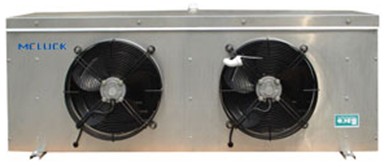

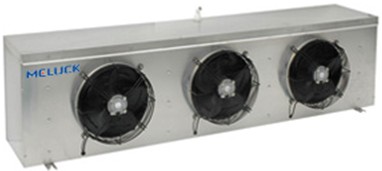

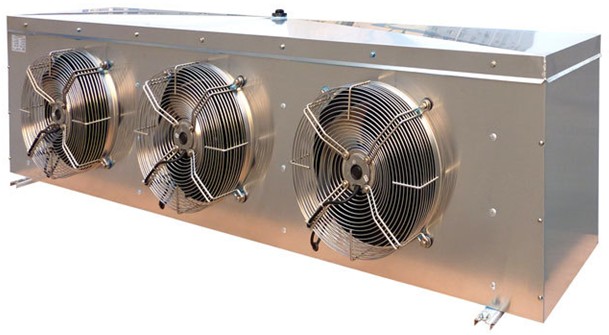

四，不锈钢冷风机照片
|
|

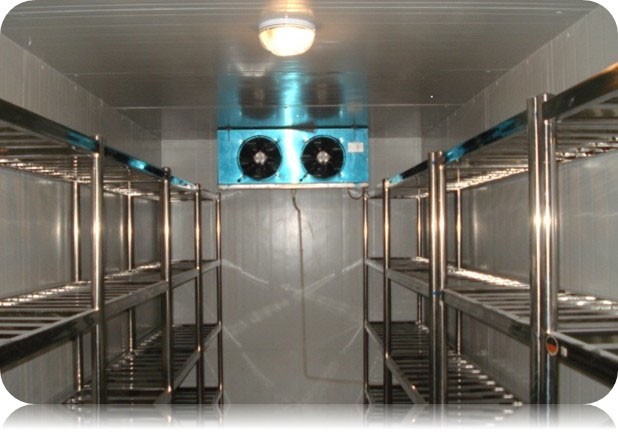

五，不锈钢冷风机应用
冷库常采用冷却排管、冷风机和搁架式排管等冷却设备，其选用是否合理直接关系到产品的冷加工质量和生产效率，以及经常性费用。应考虑产品冷加工工艺要求和储藏条件、库房的占用面积等因素。冷库类型不同，所选用冷却设备也有区别。厨房冷库因为存放货物含有酸碱物质环境，推荐使用耐腐蚀不锈钢冷风机。
① 0℃保鲜库
选用DL冷风机作为冷却设备。冷间宜选用强制对流冷却方式，主要用于储藏果蔬、鲜蛋等有生机的食品或冷却肉类。库内温湿度的均匀性要求较高，要配置均匀送风道，使库内达到均匀送风。
② -18℃冻结物冷藏间
一般选用冷却排管为冷却设备。也可采用微风速的DD冷风机来替代冷却排管，这种冷却方式有利于缩短施工周期，便于自动控制，对于有包装的冻结货物是十分有利的。
③-25℃以下速冻库
选用DJ冷风机作为冷却设备。因肉类、鱼、家禽需冷冻加工，应采用空气强制对流的冷却方式。对冻结量小的食品，如盘装食品等应选用捆架式排管配风机或平板冻结器。
