吸顶式双侧吹风冷风机
一、吸顶式双侧吹风冷风机简介
吸顶式双侧吹风冷风机选用低噪音轴流电机，该系列冷风机重量轻、结构紧凑、运转平稳、所占空间小，提高了冷库的利用率，是一种配套使用于食品冷加工操作间、保鲜库、冷藏库、厨房冷库穿堂、药品生产车间、分拣车间、药品阴凉库的室内降温冷却设备。冷风机外壳采用优质钢板表面喷塑、304不锈钢、压花铝等不同材质，双侧微出风冷风机按适用温度范围可分为L、D型二个系列，分别适用于不同温度的冷库，我公司开发的GDSF型双出风冷风机适用于10~20℃药品恒温库的制冷需求； DHF-L型双侧吹风冷风机主要适用于0~5℃保鲜库，12~16℃食品冷加工操作间；DHF-D型双侧吹风冷风机主要适用于-18℃冷藏冷库。
特点：运转稳定，节能高效

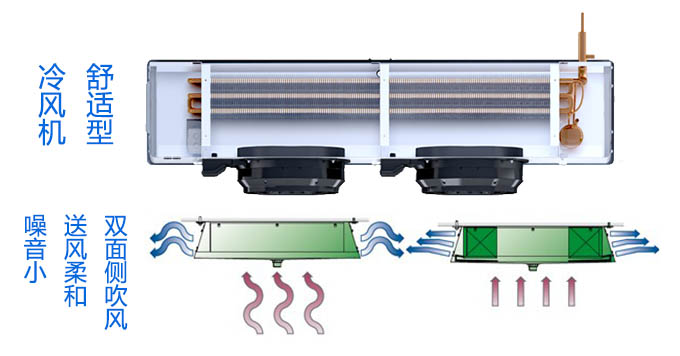

双侧出风冷风机
食品加工操作间冷风机
双侧吹风冷风机应用:
室内冷却设备，其选用是否合理直接关系到产品冷加工质量和生产效率，以及经常性费用。应考虑产品冷加工工艺要求和储藏条件、库房的占用面积等因素。冷间类型不同，所选用冷却设备也有区别。根据药品生产车间、药品分拣车间，食品冷加工操作间对设备噪音控制及制冷循环送风柔和均匀的要求，室内降温冷却设备推荐使用双侧吹风冷风机。

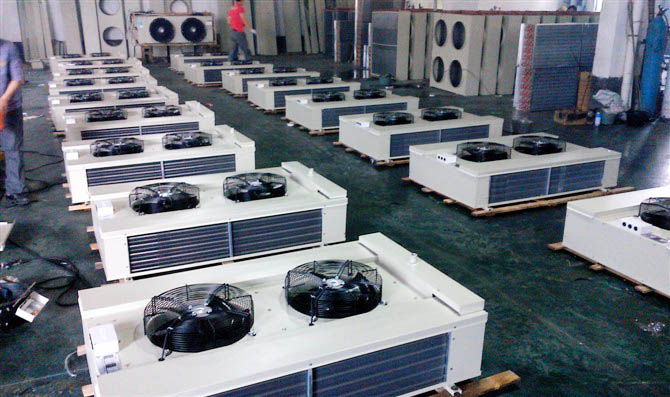

吸顶式双出风冷风机
二，吸顶冷风机具有如下特点：
1，冷风机外壳采用优质钢板喷塑，也可采用铝镁合金板或304不锈钢板，外形美观；
2，盘管采用交错排列方式，换热效率高；
3，采用外转子电机，双面侧吹风，送风柔和，噪音小；
4，优质不锈钢电加热管均匀分布于盘管中，除霜效果好
5，对有特殊需要的客户，可根据客户要求采用长距离送风风筒或防爆型电机。
双侧吹风冷风机配置：●化霜电热丝 ●接线盒 ●防爆电机（选配）

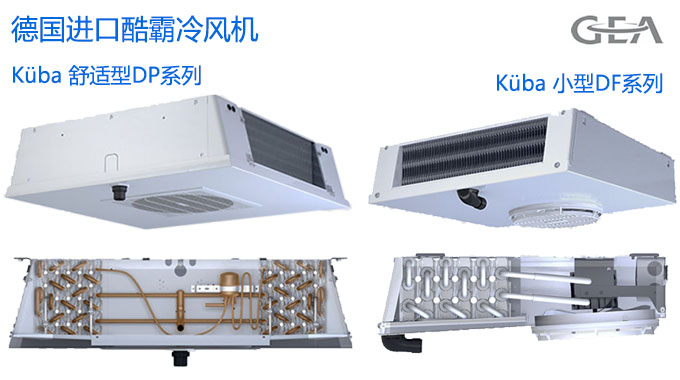

德国进口酷霸冷风机
冷库双侧吹风冷风机
三，双侧出风冷风机主要技术参数：

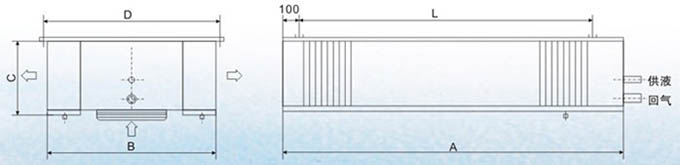

GDSF型双出风冷风机技术参数：（片距：4.0mm适用于10~20℃药品恒温库）
型号 | 冷却 | 制冷 | 风机 | A | B | C | D | L | 进 | 回 | 重 | ||||
规格 | 风量 | 风压 | 功率 | 台数 | |||||||||||
GDSF351 | 20 | 4.5 | Φ350 | 3000 | 120 | 150 | 1 | 820 | 880 | 330 | 930 | 540 | 12 | 16 | 40 |
GDSF352 | 40 | 9.0 | Φ580 | 3000 | 120 | 150 | 2 | 1320 | 880 | 330 | 930 | 1040 | 16 | 25 | 60 |
GDSF353 | 60 | 13.5 | Φ350 | 3000 | 120 | 150 | 3 | 1820 | 880 | 330 | 930 | 1540 | 16 | 28 | 80 |
GDSF354 | 80 | 18 | Φ350 | 3000 | 120 | 150 | 4 | 2320 | 880 | 330 | 930 | 2040 | 16 | 32 | 95 |
GDSF401 | 28 | 6.3 | Φ400 | 4200 | 140 | 200 | 1 | 820 | 880 | 330 | 930 | 540 | 12 | 16 | 50 |
GDSF402 | 56 | 12.6 | Φ400 | 4200 | 140 | 200 | 2 | 1320 | 880 | 330 | 930 | 1040 | 16 | 28 | 70 |
GDSF403 | 84 | 18.9 | Φ400 | 4200 | 140 | 200 | 3 | 1820 | 880 | 330 | 930 | 1540 | 16 | 32 | 95 |
GDSF404 | 112 | 25.2 | Φ400 | 4200 | 140 | 200 | 4 | 2320 | 880 | 330 | 930 | 2040 | 19 | 38 | 110 |
GDSF451 | 32 | 6.97 | Φ450 | 5100 | 160 | 250 | 1 | 920 | 930 | 330 | 980 | 640 | 16 | 25 | 55 |
GDSF452 | 64 | 13.8 | Φ450 | 5100 | 160 | 250 | 2 | 1520 | 930 | 330 | 980 | 1240 | 16 | 32 | 80 |
GDSF453 | 96 | 20.7 | Φ450 | 5100 | 160 | 250 | 3 | 2120 | 930 | 330 | 980 | 1840 | 19 | 38 | 100 |
GDSF454 | 125 | 27.6 | Φ450 | 5100 | 160 | 250 | 4 | 2720 | 930 | 330 | 980 | 2440 | 19 | 38 | 120 |

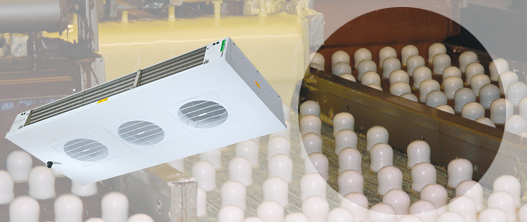

食品加工操作间冷风机
DHF-L型双侧吹风冷风机主要技术参数表：（片距：4.0mm适用于2℃以上保鲜库）
型号 | 名义换热量 | 面积 | 管容积 | 风 机 | 电融霜 | ||||
风量 | 直径 | 功率 | 电压 | 功率 | 电压 | ||||
kw | m2 | dm3 | m3/h | mm | w | v | kw | v | |
DHF-L23A | 5.5 | 22.8 | 2.5 | 4000 | 400 | 1×250 | 380 | 0.8 | 220 |
DHF-L30A | 7.3 | 30.4 | 3.4 | 4000 | 400 | 1×250 | 380 | 1.2 | 220 |
DHF-L42A | 10.1 | 42.0 | 4.4 | 8000 | 400 | 2×250 | 380 | 1.4 | 220 |
DHF-L56A | 13.5 | 56.1 | 5.9 | 8000 | 400 | 2×250 | 380 | 1.6 | 220 |
DHF-L70A | 16.8 | 70.0 | 7.2 | 12000 | 400 | 3×250 | 380 | 2.4 | 220 |
DHF-L88A | 21.0 | 87.6 | 8.9 | 12000 | 400 | 3×250 | 380 | 3.6 | 220 |
DHF-L117A | 28.0 | 116.8 | 11.7 | 16000 | 400 | 4×250 | 380 | 4.8 | 220 |
DHF-L140A | 33.6 | 140.2 | 14.0 | 16000 | 400 | 4×250 | 380 | 6.4 | 220 |
说明:名义冷量:库内温度2℃、传热温差8℃。
DHF-D型双侧吹风冷风机主要技术参数表：（片距：6.0mm适用于0℃以上保鲜库）
型号 | 名义换热量 | 面积 | 管容积 | 风 机 | 电融霜 | ||||
风量 | 直径 | 功率 | 电压 | 功率 | 电压 | ||||
kw | m2 | dm3 | m3/h | mm | w | v | kw | v | |
DHF-D16A | 3.1 | 15.6 | 2.5 | 4000 | 400 | 1×250 | 380 | 1.6 | 220 |
DHF-D21A | 4.1 | 20.8 | 3.4 | 4000 | 400 | 1×250 | 380 | 1.8 | 220 |
DHF-D29A | 5.8 | 28.8 | 4.4 | 8000 | 400 | 2×250 | 380 | 2.8 | 220 |
DHF-D38A | 7.7 | 38.4 | 5.9 | 8000 | 400 | 2×250 | 380 | 3.2 | 220 |
DHF-D48A | 9.6 | 48.0 | 7.2 | 12000 | 400 | 3×250 | 380 | 3.6 | 220 |
DHF-D60A | 12.0 | 60.0 | 9.5 | 12000 | 400 | 3×250 | 380 | 4.8 | 220 |
DHF-D80A | 16.0 | 80.0 | 10.6 | 16000 | 400 | 4×250 | 380 | 6.4 | 220 |
DHF-D96A | 19.2 | 96.0 | 14.0 | 16000 | 400 | 4×250 | 380 | 8.0 | 220 |
说明:名义冷量为库内温度-18℃、传热温差8℃。

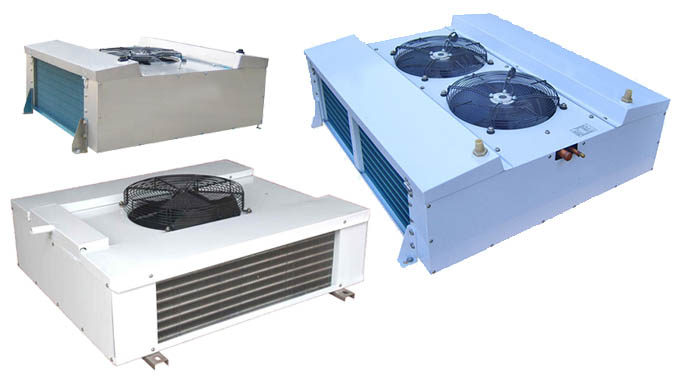

吸顶冷风机
DHF型双侧吹风不锈钢冷风机型号规格（可定制）
型号 | 外形尺寸 (mm) | 吊顶安装尺寸 (mm) | 接口管径(mm) | 排水管 | ||||||||
A | B | C | D | E | E1 | E2 | E3 | F | 进口 | 出口 | ||
DHF-D16A DHF-L23A | 900 | 1080 | 455 | 1030 | 680 | － | － | － | 110 | φ12 | φ16 | 2×1″ |
DHF-D21A DHF-L30A | 900 | 1080 | 455 | 1030 | 680 | － | － | － | 110 | φ12 | φ22 | |
DHF-D29A DHF-L42A | 1450 | 1080 | 455 | 1030 | 1230 | 615 | － | － | 110 | φ16 | φ22 | |
DHF-D38A DHF-L56A | 1450 | 1080 | 455 | 1030 | 1230 | 615 | － | － | 110 | φ16 | φ28 | |
DHF-D48A DHF-L70A | 1750 | 1080 | 455 | 1030 | 1530 | 515 | 500 | － | 110 | φ16 | φ35 | |
DHF-D60A DHF-L88A | 1750 | 1080 | 455 | 1030 | 1530 | 515 | 500 | － | 110 | |||
DHF-D80A DHF-L117A | 2250 | 1080 | 455 | 1030 | 2030 | 515 | 500 | 500 | 110 | φ22 | φ42 | |
DHF-D96A DHF-L140A | 2250 | 1080 | 455 | 1030 | 2030 | 515 | 500 | 500 | 110 | |||
