水冲霜冷风机
水冲霜冷风机  一，水冲霜冷风机简介 水冲霜冷风机一般使用于大容量冷风机，是一种配套于不能采用电热除霜或者要求快速除霜的冷库使用的库内降温冷却设备，根据冷库适用温度范围，可分为DLS、DDS、DJS三个系列，分别适用于0℃保鲜冷库、-18℃冻结物冷藏库及-25℃速冻冷库使用。 |
水冲霜冷风机的特点：
水冲霜冷风机的特点是简单可靠，融霜效果好，融霜时库温回升较小，对速冻冷库用冷风机更合适，但水冲霜的不足之处是冲霜水温不应低于15℃，所以对气温较低的地区，由于水温低，不宜采用水冲霜。
二，水冲霜冷风机具有如下特点：
1，外壳采用优质钢板，表面喷塑、耐腐蚀、外形美观；
2，盘管采用错排方式，利用机械胀管，使铜管与铝片紧密接合，换热效果好；
3，采用水冲霜，除霜速度快、效果好、能耗小；
4，可根据客户要求采用长距离送风或防爆型电机
5，根据客户使用环境，本产品可提供304不锈钢、压花铝等不同材质的加工定制。
三，水冲霜冷风机型号规格
1，规格参数：
型号 | 换热量 DT=7K | 面积 | 管容积 | 风机 | 冲霜水量 | 重量 | |||||
风量 | 直径 | 射程 | 功率 | 电压 | |||||||
KW | m2 | dm3 | m3/h | mm | m | w | V | m3/h | kg | ||
翅片片距：4.5mm | |||||||||||
DLS17/402A | 17 | 61 | 11 | 7000 | 400 | 13 | 2×180 | 380 | 1.9 | 181 | |
DLS25/452A | 25 | 87 | 15.6 | 9000 | 450 | 17 | 2×250 | 380 | 2.7 | 203 | |
DLS29/453A | 29 | 104 | 19.1 | 13500 | 450 | 17 | 3×250 | 380 | 3.1 | 270 | |
DLS36.5/503A | 36.5 | 122 | 22.4 | 18000 | 500 | 19 | 3×450 | 380 | 3.7 | 297 | |
DLS42/503A | 42 | 156 | 25.6 | 18000 | 500 | 19 | 3×450 | 380 | 4.3 | 340 | |
DLS49/503A | 49 | 182 | 32 | 18000 | 500 | 19 | 3×450 | 380 | 4.9 | 385 | |
DLS59/504A | 59 | 208 | 38.7 | 24000 | 500 | 19 | 4×450 | 380 | 6.1 | 420 | |
DLS70/554A | 70 | 260 | 45.1 | 30000 | 550 | 25 | 4×600 | 380 | 7.3 | 510 | |
DLS84/554A | 84 | 306 | 58 | 30000 | 550 | 25 | 4×600 | 380 | 7.7 | 530 | |
翅片片距：6.0mm | |||||||||||
DDS11/402A | 11 | 47 | 11 | 7000 | 400 | 13 | 2×180 | 380 | 1.5 | 176 | |
DDS15.5/452A | 15.5 | 67 | 15.6 | 9000 | 450 | 17 | 2×250 | 380 | 2.0 | 196 | |
DDS19/453A | 19 | 80 | 19.1 | 13500 | 450 | 17 | 3×250 | 380 | 2.4 | 265 | |
DDS24/503A | 24 | 94 | 22.4 | 18000 | 500 | 19 | 3×450 | 380 | 2.9 | 285 | |
DDS29/503A | 29 | 120 | 25.6 | 18000 | 500 | 19 | 3×450 | 380 | 3.4 | 330 | |
DDS32/503A | 32 | 140 | 32 | 18000 | 500 | 19 | 3×450 | 380 | 3.9 | 375 | |
DDS38/504A | 38 | 160 | 38.7 | 24000 | 500 | 19 | 4×450 | 380 | 4.8 | 385 | |
DDS47/554A | 47 | 200 | 45.1 | 30000 | 550 | 25 | 4×600 | 380 | 6.1 | 440 | |
DDS58/554A | 58 | 235 | 58 | 30000 | 550 | 25 | 4×600 | 380 | 6.5 | 460 | |
翅片片距：9.0mm | |||||||||||
DJS7.8/402A | 7.8 | 33 | 11 | 7000 | 400 | 13 | 2×180 | 380 | 1.1 | 172 | |
DJS11.5/452A | 11.5 | 47 | 15.6 | 9000 | 450 | 17 | 2×250 | 380 | 1.3 | 195 | |
DJS14/453A | 14 | 56 | 19.1 | 13500 | 450 | 17 | 3×250 | 380 | 1.7 | 256 | |
DJS17/503A | 17 | 66 | 22.4 | 18000 | 500 | 19 | 3×450 | 380 | 2.1 | 277 | |
DJS20/503A | 20 | 84 | 25.6 | 18000 | 500 | 19 | 3×450 | 380 | 2.5 | 320 | |
DJS23/503A | 23 | 98 | 32 | 18000 | 500 | 19 | 3×450 | 380 | 2.9 | 363 | |
DJS26/504A | 26 | 112 | 38.7 | 24000 | 500 | 19 | 4×450 | 380 | 3.5 | 396 | |
DJS31/554A | 31 | 140 | 45.1 | 30000 | 550 | 25 | 4×600 | 380 | 4.3 | 484 | |
DJS40/554A | 40 | 165 | 58 | 30000 | 550 | 25 | 4×600 | 380 | 5.3 | 506 | |

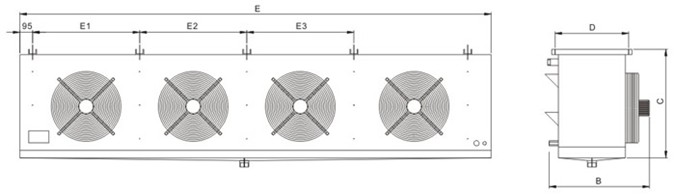

2，外形安装尺寸：
型号 | 外型尺寸(mm) | 吊顶按装尺寸(mm) | 接管管径(mm) | 水冲霜管径 | ||||||||||
A | B | C | D | E | E1 | E2 | E3 | E4 | F | 进口 | 出口 | 进水 | 出水 | |
DLS17/402A DDS11/402ADJS7.8/402A | 1486 | 600 | 630 | 512 | 1240 | 640 | － | － | － | 140 | φ16 | φ35 | 11/2″ | 2″ |
DLS25/452ADDS15.5/452A DJS11.5/452A | 1726 | 600 | 743 | 512 | 1440 | 740 | － | － | － | 140 | ||||
DLS29/453ADDS19/453A DJS14/453A | 2086 | 630 | 780 | 542 | 1840 | 640 | 600 | － | － | 140 | φ22 | φ42 | ||
DLS36.5/503ADDS24/503A DJS17/503A | 2476 | 630 | 780 | 542 | 2230 | 770 | 730 | － | － | 140 | ||||
DLS42/503ADDS29/503A DJS20/503A | 2700 | 670 | 860 | 582 | 2440 | 840 | 800 | － | － | 150 | ||||
DLS49/503ADDS32/503A DJS23/503A | 2700 | 755 | 980 | 652 | 2440 | 840 | 800 | － | － | 150 | φ28 | φ54 | 21/2″ | 3″ |
DLS59/504ADDS38/504A DJS26/504A | 3930 | 895 | 810 | 658 | 3640 | 940 | 900 | 900 | － | 180 | ||||
DLS70/554ADDS47/554A DJS31/554A | 3930 | 920 | 1030 | 688 | 3640 | 960 | 900 | 900 | － | 180 | ||||
DLS84/554ADDS58/554A DJS40/554A | 3930 | 920 | 1030 | 688 | 3640 | 960 | 900 | 900 | － | 180 | ||||
四，冷风机的布置
冷风机的布置，应从有利于冷库的制冷效果、提高冷库面积的利用率、降低产品干耗、便于施工操作等诸方面进行考虑。
冷风机布置
①在冻结间内，冷风机安装在冷库一侧，冷风机离墙体的距离应保持300～400mm。
②纵向吹风的冻结间，冷风机应布置在冷库一端的中央，当冷间长度超过10m时，吊轨上应设导风木板，导风木板上开出风口，出风口沿吊轨方向开设，宽度为30～50mm。
③横向吹风冻结间，吊轨上可不设导风板，但当冻盘装食品时应调整冷风机上的导流板，使气流横向掠过盘装食品。多台冷风机横向布置时，冷风机位置应均分，它们之间的距离应考虑施工与检修的方便。
④吊顶式冷风机可以吊装在平顶上，也可以加固在吊轨的钢梁上。吊顶式冷风机的配水装置如是水盘配水，应严格要求在安装时保持水盘的水平度，并要求冷风机顶和平顶之间应留有不小于500mm的距离，以便与风机的检修和水盘的清洗。吊顶式冷风机吸气侧距墙应大于720mm。
⑤吊顶式冷风机无论单向还是双向，无论是横向布置或纵向布置，空气出口处均应设导流板。
⑥冷藏间内使用的冷风机宜布置在冷间过道一端，尽量不设在靠近库门的地方。冷风机离墙体距离不小于400mm。
⑦根据冷间尺寸和空气循环，布置冷却物冷藏间的均匀送风道，风道离顶的距离不能小于50mm 。
⑧对冷却物冷藏间，新鲜空气应用管引止冷风机下部，经冷却后由均匀送风道送止室内，排风道可分散可集中布置，但换气的进、出风管应设保温门。
⑨冷风机可采用融霜或热工质融霜，在采用水冲霜时，要十分注意防止冷风机溅水和水盘的溢水现象。对落地冷风机的水盘应与楼地面保持一定架空距离，同时一定要保持架空层不存水，以免冻鼓水盘。
