螺杆并联机组
螺杆并联机组(博德泽制冷BROZERCOOL螺杆机)
一、 螺杆并联压缩机组简介
螺杆并联压缩冷凝机组，采用（正品） 螺杆压缩机，单台压缩机功率从30HP-160HP。通过压力传感器自动控制多台压缩机的工作状态，节约运行费用，主要用于大型冷库，适用温度范围：5~-5℃保鲜冷库， -18℃左右的冷藏库，-25℃以下的速冻库，-40℃超低温冷库。广泛应用在物流、食品、医药、化工等行业，随着制冷设备市场的快速发展，大型的低温冷库、制冰设备、速冻设备越来越多，对于氟利昂活塞式压缩机已很难满足这些设备的需要，，我公司开发的SPBS系列螺杆并联机组可满足于5℃～-40℃的需要，BLGS系列低温螺杆并联机组可满足于-40℃～-25℃的需要，可广泛使用于较大的低温制冷设备中使用。
特点：运转稳定，节能高效
压缩机经销商
螺杆风冷并联机组选择知识：
根据我国地理环境、气候温差的区别，北方地区比较寒冷，大风天气较多，空气散热快，宜采用风冷式制冷机组；南方地区气温较高，水质不易结垢，且水温多在冰点以上，宜采取冷水机组，散热快，效率高。大、中型冷库宜使用螺杆多联机组加蒸发式冷凝器，蒸发式冷凝器结合了风冷和水冷的散热方式，综合了两者的优点。
多联机的优点：当需要大制冷量时，多机一起运转，需要小制冷量时，单机运转，长期使用，能耗低；如其中某台机器损坏，也不会影响其他机器正常工作，增加了系统安全稳定性。
二， 螺杆风冷机组具有如下特点：

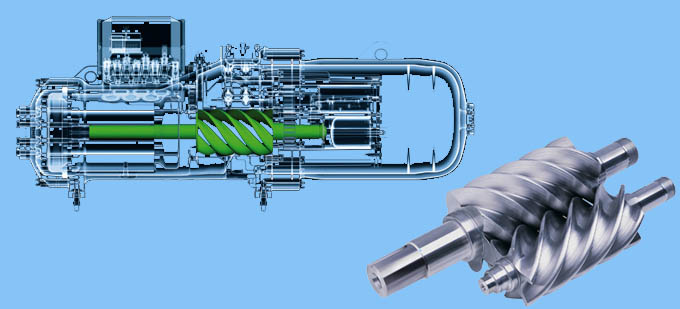

1，采用 低温螺杆压缩机，具有效率高、寿命长、震动小、噪音低等特点；
2，机组配置齐全,主要制冷配件及控制元件均采用丹佛斯等世界知名品牌,可靠性高；
1，机组具有压缩机反转、过热、过载、排气温度、低油位、油流及系统高低压等多种安全保护，确保运行的可靠性；
3，机组带有经济器运行，大大提高了低温工况运行时的制冷量
4，具有多级能量调节，可适应于不同冷负荷的变化，有效降低能耗。
大型冷库螺杆多联压缩机组
螺杆式并联机组的优势：
采用 螺杆压缩机，遵循 设计理念，专门针对大型冷库研发的制冷设备。通过多台压缩机组合，可以获得多级输出功率组合，实现针对负荷变化的 能量调节，提高效率，节省能源。
1，多重安全保护系统；运行安全，可靠性高；采用国际知名品牌的优质零部件，遵循先进的设计理念，完美结合成安全可靠的系统，系统具有高压、低压、油流量监控、油温控制、油位控制、电机过载、过热、逆缺项等完备的保护系统，保证在高温或低温恶劣工况下均能正常运行，真正做到无人值守。
2，螺杆机组性能优越，效率更高，节能高效；原装进口的螺杆压缩机配上经济器运行，低温工况下，冷量可以提高35%以上，制冷效率提高20%以上，组成多联机组后由PLC自动调节，与普通机相比，视不同应用场合可节电20%-50%。
3，节约空间，安装方便；机组出厂前已经完成大部分制冷系统和电气系统的调试工作，现场安装只需要进行简单的施工即可投入使用。机组结构紧凑，设计合理，占地面积小，所需机房面积仅相当于氨机机房的1/6。
4，先进的PLC控制，可实现远程监控；机组采用的并联机组专用控制器，可以实现远距离控制，在办公室或者控制室内可以控制操作所有冷库的所有设备的运转。
5，分级进行能量控制，节能省电；根据温度要求，通过压力传感器感应系统压力，并根据压力大小自动控制开停不等数量的压缩机，使其始终处于最佳最经济的工作状态，可大大节约运行费用。并联机组可以针对冷库热负荷来决定开机数量和开机时间。当需要大制冷量时，多机一起运转，需要小制冷量时，单机运转，长期使用，能耗低；如其中某台机器损坏，也不会影响其他机器正常工作，增加了系统安全稳定性。
-40度冷库制冷机组
三， 螺杆压缩机组配置说明：
SPBS系列中高温并联机组配置：中高温螺杆压缩机、贮液器、仪表盘、高低压控制器、电控箱、油分离器、喷液冷却系统、排气单向阀、供液过滤器、喷油组件。
SPBS系列中低温并联机组配置：中低温螺杆压缩机、贮液器、仪表盘、高低压控制器、电控箱、油分离器、油冷却器、经济器、供液过滤器、吸气过滤器、喷油组件。
BLGS系列低温并联机组配置：●低温螺杆机 ●油分离器 ●油冷却器 ●油路组件 ●储液器 ●液管过滤器 ●视液镜 ●经济器组件 ●吸气过滤器 ●压力保护器 ●压力表 ●机组控制箱(PLC＋触摸屏)
四， 螺杆制冷机组主要技术参数：
SPBS系列 螺杆式并联机组技术参数
类型 Type | 机组型号 Rack model | 电源 Power supply | 电机功率 （KW） Motor power | 储液器（L） Liquid reservoir | 接管尺寸(mm) Piping dimension | 外形尺寸(mm) Overall dimension | 整机重量 Weight (Kg) | |||
吸气DL | 供液SL | 长L | 宽W | 高H | ||||||
低温机型 | SPBS2-60 | 2*44 | 120 | 108 | 42 | 2300 | 1650 | 1850 | 3250 | |
SPBS3-60 | 3*44 | 200 | 133 | 42 | 3100 | 1650 | 1850 | 3750 | ||
SPBS4-60 | 4*44 | 250 | 159 | 54 | 4000 | 1650 | 1850 | 3900 | ||
SPBS5-60 | 5*44 | 300 | 159 | 76 | 4700 | 1650 | 1850 | 4350 | ||
SPBS6-60 | 6*44 | 400 | 159 | 76 | 5500 | 1650 | 1850 | 5050 | ||
SPBS2-70 | 2*50 | 150 | 133 | 42 | 2000 | 1400 | 1600 | 3300 | ||
SPBS3-70 | 3*50 | 250 | 133 | 42 | 2800 | 1400 | 2000 | 3650 | ||
SPBS4-70 | 4*50 | 300 | 159 | 54 | 3600 | 1400 | 2000 | 4050 | ||
SPBS5-70 | 5*50 | 400 | 159 | 76 | 4400 | 1400 | 2000 | 4700 | ||
SPBS6-70 | 6*50 | 500 | 219 | 76 | 5200 | 1400 | 2000 | 5200 | ||
SPBS2-75 | 2*55 | 150 | 133 | 42 | 2000 | 1400 | 1600 | 3400 | ||
SPBS3-75 | 3*55 | 250 | 133 | 42 | 2800 | 1400 | 2000 | 3850 | ||
SPBS4-75 | 4*55 | 300 | 159 | 54 | 3600 | 1400 | 2000 | 4250 | ||
SPBS5-75 | 5*55 | 400 | 219 | 76 | 4400 | 1400 | 2000 | 4800 | ||
SPBS6-75 | 6*55 | 500 | 219 | 76 | 5200 | 1400 | 2000 | 5250 | ||
SPBS2-125 | 2*92 | 300 | 219 | 54 | 2700 | 1600 | 2000 | 3350 | ||
SPBS3-125 | 3*92 | 400 | 273 | 76 | 3600 | 1600 | 2000 | 3900 | ||
SPBS4-125 | 4*92 | 500 | 325 | 76 | 4500 | 1600 | 2000 | 4550 | ||
SPBS5-125 | 5*92 | 600 | 325 | 100 | 5400 | 1600 | 2000 | 5200 | ||
SPBS6-125 | 6*92 | 800 | 377 | 100 | 6300 | 1600 | 2000 | 5850 | ||
高温机型 | SPBS2-60 | 2*44 | 150 | 108 | 54 | 2400 | 1650 | 1850 | 2476 | |
SPBS3-60 | 3*44 | 200 | 133 | 76 | 3250 | 1650 | 1850 | 2810 | ||
SPBS4-60 | 4*44 | 250 | 159 | 76 | 4300 | 1650 | 1850 | 3150 | ||
SPBS2-90 | 2*66 | 200 | 159 | 76 | 2650 | 1650 | 1850 | 2476 | ||
SPBS3-90 | 3*66 | 300 | 219 | 76 | 3450 | 1650 | 1850 | 3500 | ||
SPBS4-90 | 4*66 | 400 | 219 | 76 | 4300 | 1650 | 1850 | 4600 | ||
SPBS2-125 | 2*92 | 300 | 219 | 76 | 2700 | 1650 | 1850 | 3870 | ||
SPBS3-125 | 3*92 | 400 | 273 | 76 | 3600 | 1650 | 1850 | 4730 | ||
SPBS4-125 | 4*92 | 500 | 325 | 100 | 4500 | 1650 | 1850 | 5700 | ||
SPBS2-140 | 2*103 | 300 | 219 | 76 | 3350 | 2200 | 2100 | 3670 | ||
SPBS3-140 | 3*103 | 450 | 273 | 100 | 4300 | 2200 | 2100 | 4920 | ||
SPBS4-140 | 4*103 | 600 | 325 | 100 | 5250 | 2200 | 2100 | 5780 | ||
注意：表中所列机组尺寸为标准机组尺寸，定制尺寸请联系我们
SPBS系列 螺杆式并联机组冷量参数表(CSH系列中高温螺杆压缩机)
机组型号 | TO（℃） | 蒸发温度（℃）Evaporating Temperature | ||||
Rack Model | TK（℃） | 5 | 0 | -5 | -10 | -15 |
SPBS3-C60 | 35 | 525.2 | 452.9 | 386.7 | 326.4 | 271.5 |
45 | 491.6 | 421.0 | 356.4 | 297.2 | 242.2 | |
SPBS4-C60 | 35 | 700.3 | 603.8 | 515.6 | 435.2 | 362.0 |
45 | 655.5 | 561.3 | 475.3 | 396.3 | 323.0 | |
SPBS3-C90 | 35 | 815.3 | 704.8 | 603.4 | 510.6 | 425.6 |
45 | 768.7 | 660.4 | 560.9 | 468.9 | 383.1 | |
SPBS4-C90 | 35 | 1087.1 | 939.8 | 804.5 | 680.9 | 567.5 |
45 | 1024.9 | 880.5 | 747.8 | 625.2 | 510.8 | |
SPBS2-C125 | 35 | 799.9 | 687.5 | 585.2 | 491.9 | 406.6 |
45 | 745.0 | 636.3 | 536.6 | 444.8 | 359.6 | |
SPBS3-C125 | 35 | 1199.9 | 1031.2 | 877.7 | 737.9 | 609.8 |
45 | 1117.5 | 954.4 | 804.9 | 667.2 | 539.4 | |
SPBS4-C125 | 35 | 1599.8 | 1375.0 | 1170.3 | 983.9 | 813.1 |
45 | 1490.0 | 1272.6 | 1073.1 | 889.6 | 719.2 | |
SPBS2-C140 | 35 | 889.2 | 768.9 | 658.5 | 557.6 | 465.0 |
45 | 839.6 | 721.8 | 613.5 | 513.1 | 419.3 | |
SPBS3-C140 | 35 | 1333.7 | 1153.3 | 987.7 | 836.3 | 697.4 |
45 | 1259.4 | 1082.8 | 920.2 | 769.6 | 628.9 | |
SPBS4-C140 | 35 | 1778.3 | 1537.7 | 1316.9 | 1115.1 | 929.9 |
45 | 1679.2 | 1443.7 | 1227.0 | 1026.2 | 838.5 | |
SPBS系列 螺杆式并联机组冷量参数表(配HSN系列中低温螺杆压缩机)
机组型号 | TO（℃） | 蒸发温度（℃）Evaporating Temperature | |||||
Rack Model | TK（℃） | -20 | -25 | -30 | -35 | -40 | -45 |
SPBS2-60 | 35 | 196.5 | 162.1 | 131.8 | 105.4 | 82.5 | 62.8 |
45 | 183.6 | 150.9 | 122.1 | 96.8 | 74.8 | 55.8 | |
SPBS3-60 | 35 | 294.7 | 243.1 | 197.8 | 158.1 | 123.8 | 94.1 |
45 | 275.4 | 226.3 | 183.1 | 145.2 | 112.2 | 83.7 | |
SPBS4-60 | 35 | 392.9 | 324.1 | 263.7 | 210.8 | 165.0 | 125.5 |
45 | 367.2 | 301.8 | 244.1 | 193.6 | 149.6 | 111.6 | |
SPBS5-60 | 35 | 491.2 | 405.2 | 329.6 | 263.6 | 206.3 | 156.9 |
45 | 458.9 | 377.2 | 305.1 | 242.0 | 187.0 | 139.5 | |
SPBS6-60 | 35 | 589.4 | 486.2 | 395.5 | 316.3 | 247.5 | 188.3 |
45 | 550.7 | 452.6 | 366.2 | 290.4 | 224.4 | 167.4 | |
SPBS2-70 | 35 | 219.5 | 182.2 | 149.2 | 120.4 | 95.3 | 73.6 |
45 | 206.9 | 170.9 | 139.2 | 111.3 | 87.0 | 66.0 | |
SPBS3-70 | 35 | 329.3 | 273.2 | 223.8 | 180.5 | 142.9 | 110.4 |
45 | 310.3 | 256.4 | 208.8 | 167.0 | 130.6 | 99.0 | |
SPBS4-70 | 35 | 439.1 | 364.3 | 298.4 | 240.7 | 190.5 | 147.2 |
45 | 413.8 | 341.9 | 278.4 | 222.7 | 174.1 | 132.0 | |
SPBS5-70 | 35 | 548.9 | 455.4 | 373.0 | 300.9 | 238.1 | 183.9 |
45 | 517.2 | 427.3 | 348.0 | 278.3 | 217.6 | 165.0 | |
SPBS6-70 | 35 | 658.6 | 546.5 | 447.6 | 361.1 | 285.8 | 220.7 |
45 | 620.7 | 512.8 | 417.6 | 334.0 | 261.1 | 198.0 | |
SPBS2-75 | 35 | 237.2 | 197.0 | 161.7 | 130.7 | 103.7 | 80.3 |
45 | 222.6 | 184.4 | 150.6 | 120.9 | 94.9 | 72.3 | |
SPBS3-75 | 35 | 355.8 | 295.6 | 242.5 | 196.0 | 155.5 | 120.4 |
45 | 333.9 | 276.6 | 225.9 | 181.3 | 142.3 | 108.4 | |
SPBS4-75 | 35 | 474.3 | 394.1 | 323.4 | 261.4 | 207.3 | 160.6 |
45 | 445.3 | 368.7 | 301.1 | 241.7 | 189.7 | 144.5 | |
SPBS5-75 | 35 | 592.9 | 492.6 | 404.2 | 326.7 | 259.2 | 200.7 |
45 | 556.6 | 460.9 | 376.4 | 302.1 | 237.2 | 180.6 | |
SPBS6-75 | 35 | 711.5 | 591.1 | 485.0 | 392.0 | 311.0 | 240.8 |
45 | 667.9 | 553.1 | 451.7 | 362.6 | 284.6 | 216.8 | |
SPBS2-125 | 35 | 399.9 | 332.9 | 273.9 | 222.5 | 177.8 | 139.3 |
45 | 376.7 | 312.0 | 254.9 | 204.9 | 161.2 | 123.4 | |
SPBS3-125 | 35 | 599.9 | 499.3 | 410.9 | 333.7 | 266.7 | 208.9 |
45 | 565.0 | 467.9 | 382.4 | 307.3 | 241.9 | 185.1 | |
SPBS4-125 | 35 | 799.8 | 665.7 | 547.9 | 444.9 | 355.6 | 278.6 |
45 | 753.3 | 623.9 | 509.8 | 409.8 | 322.5 | 246.8 | |
SPBS5-125 | 35 | 999.8 | 832.2 | 684.9 | 556.2 | 444.5 | 348.2 |
45 | 941.6 | 779.9 | 637.3 | 512.2 | 403.1 | 308.5 | |
SPBS6-125 | 35 | 1199.8 | 998.6 | 821.8 | 667.4 | 533.4 | 417.8 |
45 | 1130.0 | 935.9 | 764.8 | 614.7 | 483.7 | 370.2 | |
1，标准机组充注制冷剂均为R22。
2，如机组需要运用于不同的蒸发温度或过高/过低的环境温度，请联系我们。
3，低温机型冷量参数为带经济器时有效值，高温机型冷量参数为不带经济器时有效值，实际应用时需要考虑余量.
BLGS系列 低温螺杆并联机组技术参数
2)两并联风冷机组技术参数：
型号 | BBLGF2 | |||||||
100J | 120J | 140J | 150J | 250J | 320J | |||
压缩机 | 型号 | HSN6461-50 | HSN7451-60 | HSN7461-70 | HSN7471-75 | HSN8571-125 | HSN8591-160 | |
形式 | 半封闭螺杆式压缩机 | |||||||
数量 | 2 | 2 | 2 | 2 | 2 | 2 | ||
冷量及功率 | 蒸发 -35℃ | 冷量(kW) | 83 | 99 | 114 | 123.6 | 209.4 | 263.2 |
功率(kW) | 74.2 | 91.8 | 100.6 | 107.6 | 168.8 | 227.2 | ||
蒸发-40℃ | 冷量(kW) | 65 | 76.6 | 89.2 | 97 | 164.8 | 207 | |
功率(kW) | 71.2 | 88.6 | 96.6 | 103.6 | 159 | 216.8 | ||
蒸发-45℃ | 冷量(kW) | 49.2 | 57.2 | 67.6 | 74 | 126.2 | 158.2 | |
功率(kW) | 68 | 85.2 | 92.6 | 99.2 | 148.8 | 205.4 | ||
适用库温(℃) | -40～-25℃ | |||||||
制冷剂 | R22 | |||||||
电源 | 380V/3P/50Hz | |||||||
油冷器 | 形式 | 铜管铝片式 | ||||||
风机电压(V) | 380 | 380 | 380 | 380 | 380 | 380 | ||
风机功率(W) | 800×2 | 800×2 | 800×2 | 800×2 | 800×3 | 800×4 | ||
接口 | 吸气接口(mm) | φ108 | φ108 | φ108 | φ108 | φ159 | φ159 | |
供液接口(mm) | φ35 | φ42 | φ42 | φ42 | φ54 | φ54 | ||
排气接口(mm) | φ76 | φ76 | φ76 | φ76 | φ108 | φ108 | ||
进液接口(mm) | φ42 | φ54 | φ54 | φ54 | φ66 | φ66 | ||
外形尺寸 | L (mm) | 2650 | 2650 | 2650 | 2650 | 3450 | 3450 | |
W (mm) | 1880 | 1880 | 1880 | 1880 | 2020 | 2020 | ||
H(mm) | 2100 | 2100 | 2100 | 2100 | 2300 | 2300 | ||
机组设计工况：环境温度35℃；带经济器运行。
3)三并联风冷机组技术参数：
型号 | BBLGF3 | ||||||
150J | 180J | 210J | 225J | 375J | |||
压缩机 | 型号 | HSN6461-50 | HSN7451-60 | HSN7461-70 | HSN7471-75 | HSN8571-125 | |
形式 | 半封闭螺杆式压缩机 | ||||||
数量 | 3 | 3 | 3 | 3 | 3 | ||
制冷量及功率 | 蒸发 -35℃ | 冷量(kW) | 124.5 | 148.5 | 171 | 185.4 | 314 |
功率(kW) | 111.3 | 137.7 | 151 | 161.4 | 253.2 | ||
蒸发 -40℃ | 冷量(kW) | 97.5 | 114.9 | 133.8 | 145.5 | 247.2 | |
功率(kW) | 106.8 | 132.9 | 145 | 155.4 | 238.5 | ||
蒸发-45℃ | 冷量(kW) | 73.8 | 85.8 | 101.4 | 111.0 | 189.3 | |
功率(kW) | 102 | 127.8 | 139 | 148.8 | 223.2 | ||
适用库温(℃) | -40～-25℃ | ||||||
制冷剂 | R22 | ||||||
电源 | 380V/3P/50Hz | ||||||
油冷器 | 形式 | 铜管铝片式 | |||||
风机电压(V) | 380 | 380 | 380 | 380 | 380 | ||
风机功率(W) | 800×2 | 800×3 | 800×3 | 800×3 | 800×4 | ||
接口 | 吸气接口(mm) | 2×φ80 | 2×φ80 | 2×φ108 | 2×φ108 | 2×φ133 | |
供液接口(mm) | φ42 | φ54 | φ54 | φ54 | φ54 | ||
排气接口(mm) | φ76 | φ76 | φ76 | φ108 | φ108 | ||
进液接口(mm) | φ54 | φ54 | φ54 | φ66 | φ66 | ||
外形尺寸 | L (mm) | 3450 | 3450 | 3450 | 3450 | 4250 | |
W (mm) | 1900 | 1900 | 1900 | 1900 | 2020 | ||
H(mm) | 2100 | 2100 | 2100 | 2100 | 2300 | ||
机组设计工况：环境温度35℃；带经济器运行。
4)四并联风冷机组技术参数：
型号 | BBLGF4 | |||||
200J | 240J | 280J | 300J | |||
压缩机 | 型号 | HSN6461-50 | HSN7451-60 | HSN7461-70 | HSN7471-75 | |
形式 | 半封闭螺杆式压缩机 | |||||
数量 | 4 | 4 | 4 | 4 | ||
制冷量及功率 | 蒸发-35℃ | 冷量(kW) | 166 | 198 | 228 | 247.2 |
功率(kW) | 148.4 | 183.6 | 201 | 215.2 | ||
蒸发-40℃ | 冷量(kW) | 130 | 153.2 | 178.4 | 194 | |
功率(kW) | 142.4 | 177.2 | 193.2 | 207.2 | ||
蒸发-45℃ | 冷量(kW) | 98.4 | 114.4 | 135.2 | 148 | |
功率(kW) | 136 | 170.4 | 185.2 | 198.4 | ||
适用库温(℃) | -40～-25℃ | |||||
制冷剂 | R22 | |||||
电源 | 380V/3P/50Hz | |||||
油冷器 | 形式 | 铜管铝片式 | ||||
风机电压(V) | 380 | 380 | 380 | 380 | ||
风机功率(W) | 800×3 | 800×4 | 800×4 | 800×4 | ||
接口 | 吸气接口(mm) | 3×φ80 | 3×φ80 | 3×φ108 | 3×φ108 | |
供液接口(mm) | φ54 | φ54 | φ54 | φ54 | ||
排气接口(mm) | φ76 | φ108 | φ108 | φ108 | ||
进液接口(mm) | φ66 | φ66 | φ66 | φ66 | ||
外形尺寸 | L (mm) | 4250 | 4250 | 4250 | 4250 | |
W (mm) | 1900 | 1900 | 1900 | 1900 | ||
H(mm) | 2100 | 2100 | 2100 | 2100 | ||
机组设计工况：环境温度35℃；带经济器运行。
